روش نصب کلید حرارتی

امروزه محافظت از موتور ها در برابر خطرات امری ضروری است که باید به آن رسیدگی شود تا از خسارت تا حد الامکان جلوگیری شود. کلید حرارتی یا کلید محافظت موتور (MPCB) تجهیزی است که توانسته این امر را محقق سازد. این کلید از بریکرهای پر استفاده به شمار می رود که می توان روی آن برای حفاظت از موتور الکتریکی در برابر خطاهای اتصال کوتاه، اضافه جریان و … حساب ویژه ای باز کرد. چالشی که کاربران با آن روبه رو هستند این که است که نصب این کلید به چه صورت انجام می شود. در ادامه به تمام مباحثی که باید برای نصب رعایت شود مورد بررسی قرار می دهیم با ما همراه باشید.

کلید حراتی چیست؟

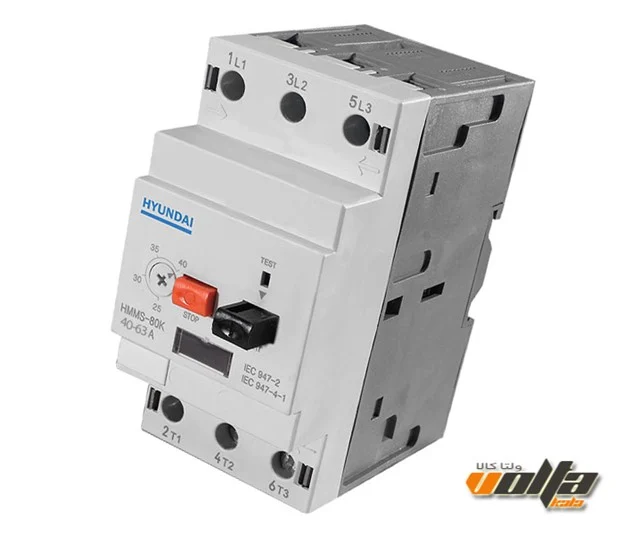

کلید حرارتی یا MPCB مخفف Motor Protection Circuit Breaker است. این تجهیز برای حفاظت از موتورها در مقابل افزایش حرارت و احتمال خطراتی که ممکن است به آنها وارد شود، کاربرد دارد. این نوع کلید ها مانند کلید حرارتی MPCB هیوندای به عنوان یک نوع ترکیبی از کلید حفاظتی (Circuit Breaker) و دستگاه حرارتی (Thermal Overload Relay) کار خود را انجام می دهند. وظیفه MPCB حفاظت از موتور در برابر جریان‌ های بیش از حد و افزایش حرارت ناشی از بار است. زمانی که حرارت یا جریان بیش از حدی توسط  کلید حرارتی شناسایی شود، عمل قطع مدار را فراهم می کند. از کلید های حرارتی می توان به عنوان یک گزینه ایده آل برای جلوگیری از آسیب به موتورها و افزایش عمر مفید آن ها در سیستم ‌های صنعتی و کاربرد های مختلف نام برد.

چگونگی نصب کلید حرارتی سه فاز

برای نصب MPCB سه فاز باید 5 مرحله را ترتیب انجام دهید تا به مشکل بر نخورید این 5 مرحله به شرح زیر است:

• مرحله اول: انتخاب سایز مناسب کلید حرارتی

در ابتدا باید کلید حفاظت موتوری را انتخاب کنید که با نیاز های پروژه شما تناسب داشته باشد. هر کلید حرارتی با آمپر (A) حداکثر جریانی را که می توانند تحمل کنند را نشان می دهد. حالا جریان بار کامل موتور یا FLC (جریان مصرفی بار کامل موتور هنگام عملکرد که موتور در هنگام عملکرد با بار کامل مصرف می‌کند) را معین کنید. بعد از تعیین جریان بار کامل موتور یک کلید حرارتی در بازه جریان برابر یا بزرگتر از FLC انتخاب نمایید.

• مرحله دوم: نصب کردن سخت افزار MPCB

حال شما کلید حرارتی متناسب با نیازتان را انتخاب کردید. اکنون موقع نصب کلید است که فرایند آن را باید آغاز کنید. در ابتدا، کلید حرارتی را در محلی مناسب ترجیحا نزدیک به موتور نزدیک موتور نصب کنید به طوری که بتوان بازرسی و نگهداری آن به راحتی انجام داد. نصب این کلید بر روی دین ریل به سادگی قابل انجام است.

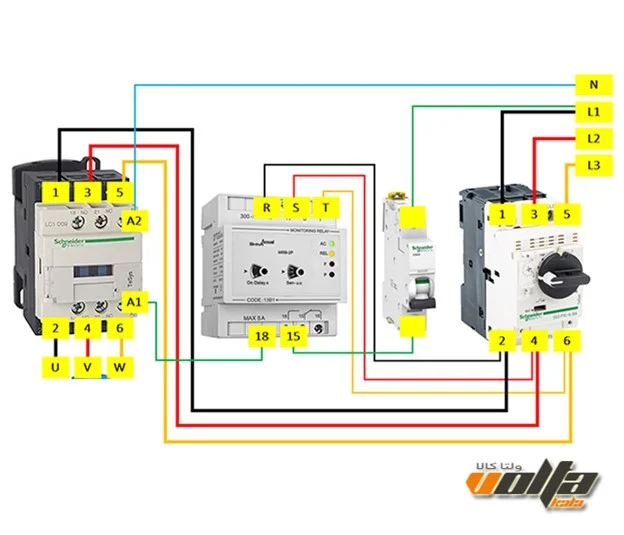

• مرحله سوم: اتصال سیم ها

حالا نوبت به اتصال سیم های ورودی و خروجی به کلید حرارتی مورد نظر است که باید طبق دستورالعمل تولید کننده عمل کنید (مطمئن شوید که سیم ها در محل صحیح بسته می شوند). بر روی دستگاه ترمینال های ورودی و خروجی MPCB مشخص شده است که باید سیم های ورودی به ترمینال خط و سیم های خروجی به ترمینال بار متصل شوند. توجه داشته باشید که با ابزار استاندار سیم ها را کوتاه یا لخت کنید به اندازه ای که از وارد شدن سیم روکش دار به ترمینال جلوگیری شود در غیر این صورت ممکن است اتصال نامناسب اتفاق بیفتد و عمر ترمینال را کاهش دهد.

• مرحله چهارم: تنظیم کردن جریان تریپ

کلید حرارتی می تواند یک بازه جریان را تحمل کند. MPCB با استفاده از جریان تریپ از موتور در برابر اضافه بار یا اتصال کوتاه محافظت می کند. برای تنظیم این جریان، با چرخاندن پیج تنظیم جریان، جریان مورد نظر خود را تنظیم نمایید.

• گام پنجم: تست کردن MPCB

در انتهای کار باید از عملکرد بهینه وصحیح اطمینان حاصل نمایید. پس از انجام تمام مراحل بالا، شرایط اضافه بار یا اتصال کوتاه شبیه سازی کنید. این کار با استفاده از دستگاه تست یا با افزایش دستی بار روی موتور امکان پذیر است. برای مطمئن شدن می توانید این کار را چند بار انجام دهید. اکنون مدار شما آماده کار می باشد.

چگونگی نصب کلید حرارتی تک فاز

مانند موتور های سه فاز برای نصب کلید حرارتی تک فاز باید MPCB مورد نیاز خود را تعیین نمایید. کلید حرارتی مورد نظرتان باید بتواند حداکثر جریانی که موتور می تواند بدون خاموش شدن بکشد کنترل کند. برای محاسبه ولتاژ موتور را در FLC ضرب نمایید. پس از انتخاب کلید مورد نظر آن را در مکانی مناسب نصب نمایید که بازبینی مجدد و نگهداری آسان باشد. از آن جایی که کلید حرارتی به هدف سه فاز طراحی شده است باید در نوع سیم بندی آن دقت را بالا ببرید. بنابراین سیم ها را طبق دستورالعمل سازنده به کلید حرارتی وصل نمایید تا از بروز مشکل جلوگیری شود.

کلید حرارتی تک فاز نیز همانند سه فاز نیازمند تنظیم جریان تریپ است. جریان تریپ باید با حداکثر جریان موتور تطابق داشته باشد. جریان تریپ مقادیر جریان بیش از حد در اثر اضافه بار به وجود آمده را شناسایی می کند تا کلید با کمک آن بتواند مدار را خاموش کند. بعد از تنظیم کلید حرارتی را با استفاده از دستگاه تست یا با افزایش دستی بار روی موتور، اضافه بار یا اتصال کوتاه را شبیه سازی کنید تا ازعملکرد صحیح کلید اطمینان حاصل نمایید.

عملکرد کلید حرارتی MPCB

کلید حرارتی درابتدا جریان عبوری از مدار را به ‌وسیله بخش کلید حفاظتی اندازه‌ گیری می ‌کند. این عمل اغلب با استفاده از حسگرهای حرارتی یا ترمیستورها انجام می‌شود. پس از اطلاعات جریان و حرارت جمع ‌آوری شده با مقادیر مجاز مشخص شده مقایسه می‌ شود. اگر جریان یا حرارت بیش از حد مجاز معین شده باشد، مرحله بعدی فعال می‌ شود. زمانی که جریان یا حرارت بیش از حد شناسایی می شود، قسمت کلید حفاظتی وارد عمل می شود و مدار را به صورت خودکار قطع می ‌کند.

این قطع مدار اتفاق نی افتد تا از آسیب به موتور و وقوع مشکلات جدی‌ جلوگیری شود. بعد از اینکه مدار قطع می شود، ممکن است کلید حرارتی یک تاخیر در نشان دادن مدار را ایجاد کند تا موتور به حالت نرم ‌افزاری وضعیت عادی خود باز گردد. این امکان باعث می شود  موتور برای جلوگیری از قطع و وصل مکرر پیشگیری کند. در کل MPCB به عنوان یک حلقه حفاظتی کامل برای موتور ها عمل می‌ کند و از آسیب به موتور ها به دلیل شرایط نامناسب جریان یا حرارت جلوگیری می ‌کند.

راه اندازی MPCB چگونه صورت می گیرد؟

کلید حرارتی نیز مانند دیگر کلید های دیگر تنظیمات مختلفی نیاز دارد که در ادامه یک راهنمای کلی برای راه ‌اندازی یک MPCB را مورد بررسی قرار می دهیم:

• تعیین مقادیر مجاز:

در ابتدا، باید مقادیر مجاز برای جریان و حرارت را بر اساس مشخصات موتور و نیازهای سیستم تعیین کنید. این مقادیر بیشتر توسط تولید کننده موتور یا سیستم تعیین می‌ شوند.

• تنظیمات جریان:

در کلید حفاظتی بخشی برای تنظیم جریان مجاز وجود دارد. این تنظیم باید با جریان نامی موتور و سیستم تطابق داشته باشد.

• تنظیمات حرارت:

قسمتی دیگر از دستگاه حرارتی کلید نیز نیاز به تنظیم دارد که این تنظیمات اغلب با استفاده از سنسور های حرارتی یا ترمیستور ها انجام می گیرد.

• انتخاب تاخیر:

بعضی از از مدل‌های MPCB دارای تاخیر در عملکرد هستند تا از وقوع قطع و وصل مکرر جلوگیری کنند. انتخاب تاخیر مناسب ممکن است بر اساس نوع موتور و نیازهای سیستم انجام شود.

• اتصال به مدار:

کلید های حرارتی باید به مدار برق موتور و سیستم متصل شود. اتصالات باید با دقت و بر اساس دستورالعمل‌ های تولید کننده انجام شود.

• تست و عیب ‌یابی:

پس از راه‌اندازی، یک آزمایش عملکرد باید انجام شود تا اطمینان حاصل شود که کلید حرارتی به درستی کار می ‌کند یا خیر. در صورت لزوم، تنظیمات باید بازبینی و تنظیم مجدد شوند.

سخن پایانی

در این مقاله به روش نصب کلید های حرارتی سه فاز و تک فاز پرداختیم تا با مطالعه آن بتوانید کلید مورد نظر خود را نصب نمایید. همچنین راه اندازی این نوع کلید را مورد بررسی قرار دادیم تا به عنوان بهترین گزینه برای محافظت از موتور ها در برابر اضافه بار و اتصال کوتاه پی ببریم. با استفاده از  MPCBمی توانیم طول عمر تجیهزات خود را بالا ببریم و از بروز مشکلات جلوگیری کنیم.
