استاندارد T568A و T568B چیست؟
در دنیای پیچیده شبکه های کامپیوتری، رعایت استانداردها از اهمیت بالایی برخوردار است. دو استاندارد اصلی که در کابل کشی اترنت برای سیم بندی کابل های زوج به هم تابیده (Twisted Pair) مورد استفاده قرار می گیرند، T568A و T568B هستند. درک صحیح این استانداردها و تفاوت های آنها برای هر تکنسین شبکه، مدیر IT و حتی کاربران خانگی که قصد راه اندازی یا عیب یابی شبکه خود را دارند، ضروری است. این مقاله به بررسی جامع این دو استاندارد، کاربردها، تفاوت ها و نحوه پیاده سازی صحیح آنها می پردازد تا شبکه ای پایدار، کارآمد و بدون خطا داشته باشید.
استانداردهای T568A و T568B دو طرح رنگ بندی و پین اوت برای سیم کشی کابل های شبکه اترنت هستند که عمدتاً در ترتیب سیم های سبز و نارنجی تفاوت دارند و انتخاب بین آنها به سازگاری با زیرساخت های موجود یا الزامات پروژه بستگی دارد.
استانداردسازی در کابل کشی شبکه صرفاً یک توصیه نیست، بلکه یک ضرورت حیاتی است. عدم رعایت استانداردها می تواند منجر به مشکلات متعددی از جمله کاهش سرعت انتقال داده، افزایش تداخل، دشواری در عیب یابی و حتی قطع کامل ارتباطات شود. این دو استاندارد که توسط انجمن صنایع الکترونیک (EIA) و انجمن صنعت مخابرات (TIA) تعریف شده اند، تضمین می کنند که کابل های شبکه در سراسر جهان به روشی یکسان سیم بندی شوند و از سازگاری و قابلیت همکاری تجهیزات مختلف اطمینان حاصل شود. در ادامه به بررسی دقیق تر این دو استاندارد می پردازیم.
• T568A و T568B دو استاندارد سیم بندی کابل اترنت هستند • تفاوت اصلی در ترتیب سیم های سبز و نارنجی است • رعایت استاندارد برای پایداری و عملکرد شبکه ضروری است
📘 استاندارد T568A و T568B چیست؟ (تعاریف پایه)
استانداردهای T568A و T568B مجموعه ای از قوانین مربوط به ترتیب قرارگیری سیم های رنگی در کابل های شبکه زوج به هم تابیده (مانند Cat5e, Cat6) هنگام اتصال به کانکتورهای RJ45 هستند. این استانداردها توسط TIA/EIA برای اطمینان از سازگاری و عملکرد صحیح شبکه های اترنت تعریف شده اند. هر کابل شبکه اترنت شامل چهار جفت سیم است که هر جفت از یک سیم رنگی (مانند سبز) و یک سیم راه راه سفید-رنگی (مانند سفید-سبز) تشکیل شده است. ترتیب قرارگیری این هشت سیم در کانکتور RJ45 تعیین کننده نوع استاندارد مورد استفاده است.
تاریخچه مختصر و فلسفه وجود دو استاندارد
استاندارد TIA/EIA-568-A در سال 1995 معرفی شد و به عنوان استاندارد اصلی برای کابل کشی ساختمان ها در نظر گرفته شد. اما با گذشت زمان و نیاز به سازگاری با سیستم های تلفنی قدیمی تر AT&T، استاندارد TIA/EIA-568-B در سال 2002 جایگزین آن شد و به عنوان استاندارد غالب در بسیاری از نقاط جهان، به ویژه در آمریکای شمالی، پذیرفته شد. دلیل اصلی وجود دو استاندارد، حفظ سازگاری با زیرساخت های موجود و ارائه انعطاف پذیری در پیاده سازی بود. اگرچه T568B امروزه رایج تر است، اما T568A همچنان در برخی محیط های خاص، مانند پروژه های دولتی یا نظامی، استفاده می شود.
📘 تفاوت های فنی و ساختاری T568A و T568B
تفاوت اصلی و کلیدی بین استانداردهای T568A و T568B در ترتیب قرارگیری سیم های زوج سبز و نارنجی در پین های کانکتور RJ45 است. در هر دو استاندارد، جفت های آبی و قهوه ای در پین های مشابهی قرار می گیرند، اما جفت های سبز و نارنجی جای خود را تغییر می دهند. این تغییر موقعیت، تأثیر مستقیمی بر عملکرد کابل ندارد، اما در صورت عدم رعایت یکپارچگی در یک شبکه، می تواند منجر به مشکلات جدی شود.
بررسی چیدمان رنگ ها و پین اوت ها (Pinout)

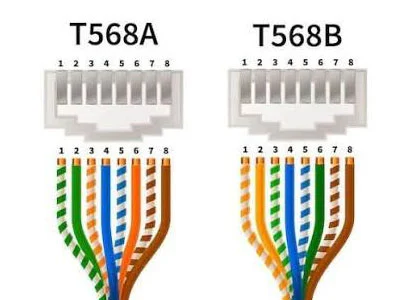

برای درک بهتر، به چیدمان پین اوت هر دو استاندارد می پردازیم. کانکتور RJ45 دارای ۸ پین است که سیم ها به ترتیب از پین ۱ تا ۸ در آن قرار می گیرند. آشنایی با رنگ بندی کابل شبکه به شما کمک می کند هنگام سوکت زنی، ترتیب صحیح سیم ها را بر اساس استاندارد انتخاب شده رعایت کنید. در جدول زیر، ترتیب رنگ ها برای هر دو استاندارد T568A و T568B آورده شده است:
همانطور که مشاهده می کنید، تنها تفاوت در پین های 1، 2، 3 و 6 است که مربوط به جفت های سبز و نارنجی می شود. جفت های آبی (پین 4 و 5) و قهوه ای (پین 7 و 8) در هر دو استاندارد یکسان هستند. این تغییر جزئی اما مهم، اساس تفاوت بین کابل های استریت و کراس را تشکیل می دهد که در بخش های بعدی به آن خواهیم پرداخت.
| استاندارد T568A ترتیب سیم بندی سبز پیش فرض
پین 1: سفید/سبز، پین 2: سبز، پین 3: سفید/نارنجی |
استاندارد T568B ترتیب سیم بندی نارنجی پیش فرض
پین 1: سفید/نارنجی، پین 2: نارنجی، پین 3: سفید/سبز |
📘 چه زمانی از کدام استاندارد استفاده کنیم؟
انتخاب بین T568A و T568B اغلب به زیرساخت شبکه موجود و الزامات خاص پروژه بستگی دارد. مهمترین نکته این است که در یک شبکه، باید از یک استاندارد واحد برای تمامی کابل کشی ها استفاده شود تا از بروز مشکلات سازگاری جلوگیری شود. با این حال، هر استاندارد کاربردهای رایج تری دارد که در ادامه به آنها می پردازیم.
کاربرد T568B در محیط های تجاری و خانگی
استاندارد T568B به دلیل سازگاری بیشتر با کدهای رنگی قدیمی AT&T و سیم کشی تلفنی ایالات متحده، به استاندارد غالب در اکثر شبکه های جدید، چه در محیط های تجاری و چه در خانگی، تبدیل شده است. بسیاری از تجهیزات شبکه مدرن و پچ کوردها به صورت پیش فرض با استاندارد T568B سیم بندی می شوند. اگر در حال راه اندازی یک شبکه جدید هستید و هیچ الزامی برای استفاده از T568A وجود ندارد، انتخاب T568B یک گزینه مطمئن و رایج است.
کاربرد T568A در پروژه های خاص و نظامی
استاندارد T568A، اگرچه کمتر رایج است، اما همچنان در برخی موارد خاص کاربرد دارد. به طور سنتی، این استاندارد در پروژه های دولتی، نظامی و برخی تأسیسات خاص که نیاز به سازگاری با سیستم های قدیمی تر دارند، مورد استفاده قرار می گیرد. همچنین، T568A سازگاری معکوس با طرح های سیم کشی USOC (Universal Service Ordering Code) یک-جفت و دو-جفت دارد که می تواند در برخی سناریوها مفید باشد. اگر در حال گسترش یک شبکه موجود هستید که از قبل با T568A سیم بندی شده است، باید برای حفظ یکپارچگی، از همین استاندارد ادامه دهید.
|
✅ مزایای T568B
سازگاری گسترده با تجهیزات جدید و رایج. پذیرش جهانی بالا در محیط های تجاری. |
⚠️ محدودیت های T568A
کاربرد محدودتر به پروژه های خاص. عدم سازگاری پیش فرض با بیشتر تجهیزات جدید. |
📘 کابل های شبکه استریت (Straight) و کراس (Cross)
درک تفاوت بین استانداردهای T568A و T568B به طور مستقیم با مفهوم کابل های استریت (Straight-Through) و کراس (Crossover) مرتبط است. این دو نوع کابل برای اتصال دستگاه های مختلف در شبکه استفاده می شوند و نحوه سیم بندی آنها بر اساس همین استانداردها تعیین می گردد.
تفاوت عملکردی و موارد استفاده هر کدام
کابل استریت (Straight-Through):
در کابل های استریت، هر دو سر کابل با یک استاندارد یکسان (یا هر دو T568A یا هر دو T568B) سیم بندی می شوند. این نوع کابل برای اتصال دستگاه های مختلف به یکدیگر استفاده می شود، به این معنی که یک دستگاه فرستنده (مانند کامپیوتر) به یک دستگاه گیرنده (مانند سوئیچ یا روتر) متصل می شود. پچ کوردهای موجود در بازار عمدتاً از نوع استریت هستند. کاربردهای رایج کابل استریت عبارتند از:
- کامپیوتر به سوئیچ/هاب
- روتر به سوئیچ/هاب
- اکسس پوینت به سوئیچ/هاب
کابل کراس (Crossover):
در کابل های کراس، یک سر کابل با استاندارد T568A و سر دیگر آن با استاندارد T568B سیم بندی می شود. این ترکیب باعث می شود که پین های ارسال (Transmit) در یک سر با پین های دریافت (Receive) در سر دیگر جابجا شوند. کابل های کراس برای اتصال مستقیم دو دستگاه مشابه به یکدیگر، بدون نیاز به سوئیچ یا هاب، استفاده می شوند. کاربردهای رایج کابل کراس عبارتند از:
- کامپیوتر به کامپیوتر
- سوئیچ به سوئیچ (در برخی مدل های قدیمی تر)
- روتر به روتر
با پیشرفت فناوری و ظهور قابلیت Auto-MDI/MDIX در بسیاری از دستگاه های شبکه مدرن، نیاز به کابل های کراس تا حد زیادی کاهش یافته است. دستگاه های جدید به طور خودکار می توانند نوع کابل را تشخیص داده و پین های ارسال و دریافت را تنظیم کنند. با این حال، درک این مفاهیم برای کار با تجهیزات قدیمی تر یا عیب یابی پیشرفته همچنان ضروری است.
- کابل استریت: هر دو سر یکسان (A-A یا B-B)، برای اتصال دستگاه های متفاوت.
- کابل کراس: دو سر متفاوت (A-B)، برای اتصال مستقیم دو دستگاه مشابه.
- تجهیزات مدرن با Auto-MDI/MDIX نیاز به کابل کراس را کاهش داده اند.
📘 تجهیزات و ابزارهای مورد نیاز برای کابل کشی استاندارد
برای انجام یک کابل کشی شبکه حرفه ای و استاندارد، تنها شناخت استانداردها کافی نیست؛ بلکه داشتن ابزار مناسب و باکیفیت نیز از اهمیت بالایی برخوردار است. استفاده از ابزارهای صحیح، علاوه بر افزایش سرعت کار، دقت و کیفیت اتصال را تضمین می کند و از بروز خطاهای رایج جلوگیری می نماید.
|
📌
کابل شبکه (Ethernet Cable) |
📌
سوکت RJ45 |
📌
آچار پانچ (Crimping Tool) |
|
📌
استریپر (Cable Stripper) |
📌
تستر کابل شبکه (Cable Tester) |
📌
قیچی یا کاتر کابل |
کابل شبکه (Ethernet Cable): انتخاب نوع کابل (Cat5e, Cat6, Cat7) بسته به نیاز سرعت و پهنای باند شبکه شما حیاتی است. مطمئن شوید که کابل از کیفیت لازم برخوردار باشد.
سوکت RJ45: کانکتور استاندارد برای اتصال کابل ها. انواع شیلددار (STP) و غیرشیلددار (UTP) موجود است که باید متناسب با نوع کابل انتخاب شود.
آچار پانچ (Crimping Tool): ابزاری ضروری برای اتصال محکم سیم ها به پین های سوکت RJ45. یک آچار پانچ باکیفیت از خرابی سوکت و کابل جلوگیری می کند.
استریپر (Cable Stripper): برای جدا کردن روکش خارجی کابل بدون آسیب رساندن به سیم های داخلی. دقت در این مرحله برای عملکرد صحیح کابل بسیار مهم است.
تستر کابل شبکه (Cable Tester): ابزاری حیاتی برای بررسی سلامت کابل و اطمینان از صحت اتصال و ترتیب رنگ بندی سیم ها. استفاده از تستر پس از هر کابل کشی، از اتلاف وقت در عیب یابی های آتی جلوگیری می کند.
قیچی یا کاتر کابل: برای بریدن کابل با دقت و بدون آسیب رساندن به ساختار آن. تیغه های تیز و مناسب برای این کار ضروری است.
علاوه بر این ابزارها، ممکن است به کیستون (برای سوکت های دیواری)، پچ پنل (برای سازماندهی کابل ها در رک) و رک شبکه (برای نگهداری تجهیزات) نیز نیاز داشته باشید. انتخاب و استفاده صحیح از این ابزارها، تضمین کننده یک کابل کشی استاندارد و بدون نقص است.
همیشه از ابزارهای باکیفیت استفاده کنید. ابزارهای ارزان قیمت می توانند به کابل یا سوکت آسیب رسانده و منجر به مشکلات پنهان در شبکه شوند که عیب یابی آنها بسیار دشوار خواهد بود.
📘 مشکلات رایج در کابل کشی غیراستاندارد (عیب یابی)
کابل کشی غیراستاندارد یکی از شایع ترین دلایل مشکلات شبکه است که می تواند طیف وسیعی از اختلالات، از کاهش جزئی عملکرد تا قطع کامل ارتباط، را ایجاد کند. شناسایی و رفع این مشکلات برای حفظ پایداری و کارایی شبکه حیاتی است.
عدم رعایت استانداردها در کابل کشی می تواند منجر به کاهش شدید سرعت، تداخل سیگنال و حتی آسیب به تجهیزات شبکه شود.
افت سرعت و عملکرد شبکه: اگر سیم ها به درستی به هم تابیده نشده باشند یا ترتیب رنگ بندی اشتباه باشد، تداخل الکترومغناطیسی (EMI) افزایش می یابد. این تداخل باعث افت کیفیت سیگنال و در نتیجه کاهش سرعت انتقال داده می شود. ممکن است سرعت شبکه شما به جای گیگابیت، در حد 100 مگابیت یا حتی 10 مگابیت باقی بماند.
تداخل الکترومغناطیسی (EMI) و Crosstalk: جفت های به هم تابیده در کابل شبکه برای خنثی کردن تداخل الکترومغناطیسی از منابع خارجی و همچنین تداخل بین خود سیم ها (Crosstalk) طراحی شده اند. اگر سیم ها به درستی تابیده نشده یا ترتیب آنها رعایت نشود، این محافظت از بین رفته و شبکه مستعد نویز و خطا می شود.
مشکلات در انتقال داده ها و از دست رفتن بسته (Packet Loss): تداخل و نویز می تواند منجر به خراب شدن بسته های داده در حین انتقال شود. این امر باعث نیاز به ارسال مجدد بسته ها شده و تأخیر (Latency) و از دست رفتن بسته را در شبکه افزایش می دهد که در نهایت عملکرد کلی را کاهش می دهد.
دشواری در عیب یابی: یک کابل کشی غیراستاندارد می تواند عیب یابی مشکلات شبکه را به یک کابوس تبدیل کند. بدون رعایت یک استاندارد مشخص، پیدا کردن منشأ مشکل (مثلاً سیم اشتباه یا اتصال ضعیف) بسیار دشوار و زمان بر خواهد بود.
خرابی فیزیکی کابل ها و اتصالات: استفاده از آچار پانچ نامناسب یا عدم دقت در سوکت زنی می تواند به پین های کانکتور RJ45 یا خود سیم ها آسیب برساند. این آسیب ها ممکن است در ابتدا نامحسوس باشند اما به مرور زمان منجر به قطع و وصل شدن ارتباط یا خرابی کامل کابل شوند.
برای عیب یابی مشکلات ناشی از کابل کشی غیراستاندارد، استفاده از تستر کابل شبکه ضروری است. این دستگاه می تواند ترتیب سیم ها، اتصال باز (Open Circuit)، اتصال کوتاه (Short Circuit) و حتی طول کابل را بررسی کند و به سرعت منشأ مشکل را شناسایی نماید. در نهایت، بهترین راه برای جلوگیری از این مشکلات، رعایت دقیق استانداردهای T568A یا T568B از همان ابتدا و استفاده از ابزار و مواد باکیفیت است.
سرمایه گذاری بر روی کابل کشی استاندارد و ابزارهای باکیفیت، هزینه های آتی عیب یابی و نگهداری شبکه را به طرز چشمگیری کاهش می دهد و پایداری کسب وکار را تضمین می کند.
❓ سؤال نمونه یک؟
خیر، ترکیب استانداردهای A و B در دو سر یک کابل شبکه باعث خرابی مستقیم آن نمی شود، بلکه آن را به یک کابل کراس (Crossover) تبدیل می کند. این نوع کابل برای اتصال مستقیم دو دستگاه مشابه مانند دو کامپیوتر یا دو روتر استفاده می شود و در صورت استفاده برای اتصال دستگاه های متفاوت (مثل کامپیوتر به سوئیچ)، ارتباط برقرار نخواهد شد مگر اینکه دستگاه ها دارای قابلیت Auto-MDI/MDIX باشند.
❓ تفاوت اصلی رنگ بندی در استاندارد T568A و T568B چیست؟
تفاوت اصلی در جابجایی دو جفت سیم نارنجی و سبز است. در T568A، ترتیب پین های 1 و 2 برای سبز و سفید/سبز است، در حالی که پین های 3 و 6 برای نارنجی و سفید/نارنجی هستند. در T568B، این ترتیب برعکس می شود: نارنجی و سفید/نارنجی در پین های 1 و 2 و سبز و سفید/سبز در پین های 3 و 6 قرار می گیرند. جفت های آبی و قهوه ای در هر دو استاندارد یکسان هستند.
❓ برای اتصال دو سوئیچ به یکدیگر از چه نوع کابل کشی (A یا B) باید استفاده کرد؟
در گذشته، برای اتصال دو سوئیچ به یکدیگر نیاز به کابل کراس (یک سر A و سر دیگر B) بود. اما امروزه، اکثر سوئیچ های مدرن دارای قابلیت Auto-MDI/MDIX هستند که به طور خودکار نوع اتصال را تشخیص داده و تنظیم می کنند. بنابراین، می توانید از کابل استریت (هر دو سر A یا هر دو سر B) نیز استفاده کنید و سوئیچ به طور خودکار آن را تطبیق می دهد.
❓ آیا استفاده از استاندارد T568B در تمامی تجهیزات شبکه امروزی توصیه می شود؟
استاندارد T568B به دلیل سازگاری گسترده با تجهیزات مدرن و پذیرش عمومی، به طور کلی در اکثر شبکه های جدید (خانگی و تجاری) توصیه می شود. با این حال، اگر در حال گسترش یک زیرساخت موجود هستید که از T568A استفاده می کند، برای حفظ یکپارچگی و جلوگیری از مشکلات احتمالی، باید از همان استاندارد T568A پیروی کنید.
❓ چگونه می توان با تستر شبکه، صحت رعایت استاندارد رنگ بندی را بررسی کرد؟
تستر کابل شبکه دستگاهی است که با ارسال سیگنال از یک سر کابل و دریافت آن در سر دیگر، صحت اتصال هر پین را بررسی می کند. این تسترها معمولاً دارای نمایشگر LED هستند که ترتیب سیم ها را نشان می دهند. با مقایسه ترتیب نمایش داده شده با پین اوت استانداردهای T568A یا T568B، می توانید به سرعت تشخیص دهید که آیا کابل به درستی سیم بندی شده است یا خیر و در صورت وجود خطا، محل آن را پیدا کنید.
📌 جمع بندی
در این مقاله به بررسی جامع استانداردهای T568A و T568B پرداختیم و تفاوت های کلیدی آنها در ترتیب سیم بندی کابل های شبکه را تشریح کردیم. درک این استانداردها و کاربرد آنها در کابل های استریت و کراس برای ایجاد و نگهداری یک شبکه پایدار و کارآمد ضروری است. رعایت استانداردها، استفاده از ابزارهای مناسب و دقت در کابل کشی، از بروز مشکلات رایج شبکه جلوگیری کرده و عمر مفید زیرساخت شما را افزایش می دهد. با آگاهی از این اصول، می توانید با اطمینان خاطر بیشتری به طراحی، پیاده سازی و عیب یابی شبکه های کامپیوتری بپردازید و از عملکرد بهینه آنها اطمینان حاصل کنید.
